Pleated Filter

플리티드 필터

Pleated Filter는 연속적으로 이어져 있는 Pleated(주름)구조로 최대 여과면적을 유지하며 점차적으로 줄어드는 기공을 갖는 구조(Multi-layer)에 의해 포집공간을 극대화한 고효율, 긴수명을 제공하는 제품으로 접착제, 유기바인더 및 기타 다른 첨가물을 사용하지 않으므로 수처리, 생수분야, 전기.전자분야, 제약분야, 과당 및 발효, Chemical 분야 등 광범위한 분야에 적용 가능합니다.

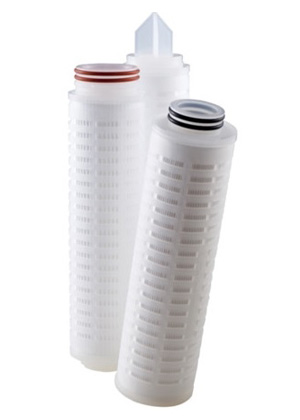

Absolute Pleated Filter

시노펙스 Absolute PP Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 유지하여 낮은 차압과 정밀여과 성능(99.98%)으로 수명이 길 뿐 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조입니다. PP pleated 여재는 대부분의 산, 알칼리 용매와 화학용제에 적합하고 여재를 구성하는 섬유상의 이탈 및 용출물이 없습니다.

주요특징

  • 절대여과등급 (Absolute Grade)
  • 99.98% 입자 제거 효율 (정밀여과용)
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과 면적으로 인한 경제성
  • 광범위한 적용 분야
  • Autoclavable 가능 : 121°C에서 30cycle (30분/cycle)
  • 오염입자 및 섬유의 이탈 없음

적용분야

  • 화학공정
    RG(시약순수 99.9%)급 화학약품 정제,
    산성 및 알칼리 용액 여과, 정밀화학 분야 등
  • 전자산업
    D.I Water RO 및 Membrane 전처리
  • 식음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품
    구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품
    화학중간재, 용매, 시약의 정제, RO 전처리

제품사양

치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPA™ : 0.45㎛(0.5m²(5.4ft²)/10”), 0.6㎛(0.5m²(5.4ft²)/10”),
1.2㎛(0.5m²(5.4ft²)/10”), 2.5㎛(0.5m²(5.4ft²)/10”),
4.5㎛(0.6m²(6.4ft²)/10”), 10㎛(0.7m²(7.5ft²)/10”)
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)
121°C에서 1.5kgf/cm²(21 psid)

Ordering Information

SPA - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0045 0.45㎛
0060 0.6㎛
0120 1.2㎛
0250 2.5㎛
0450 4.5㎛
1000 10㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
P Polypropylene
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

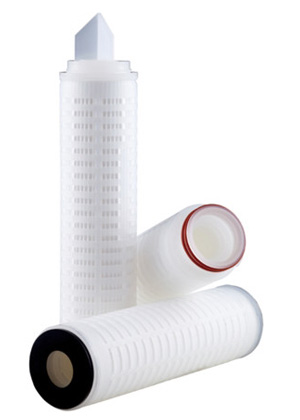

Nominal Pleated Filter

시노펙스 PP Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 가지면서 정밀 여과 성능(90%이상) 및 낮은 차압으로 수명이 길 뿐만 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조로 구성 여재의 섬유상 이탈 및 용출물이 없습니다.

주요특징

  • Nominal 등급 여재
  • 90% 이상의 입자 제거 효율 (고용량용)
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과면적으로 인한 경제성
  • 광범위한 적용분야
  • 오염입자 및 섬유의 이탈 없음

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 오일 및 가스
    석유 시추 지역의 정제, 유정의 폐수 정화
  • 금속 가공공정
    기계 냉각수, 도금액, 녹물여과
  • 전자산업
    마이크로 칩, 회로판 제조 등의 RO 전처리,
    화학약품 전처리, 하이테크 코팅 전처리
  • 식음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품
    구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품
    화학중간재, 용매, 시약의 정제, RO 전처리

제품사양

치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPN™ : 0.2㎛(0.5m²(5.4ft²)/10”), 0.45㎛(0.5m²(5.4ft²)/10”),
1㎛(0.55m²(5.9ft²)/10”), 3㎛(0.55m²(5.9ft²)/10”),
5㎛(0.57m²(6.1ft²)/10”), 10㎛(0.57m²(6.1ft²)/10”),
30㎛(0.6m²(6.5ft²)/10”)
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)

Ordering Information

SPN - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
0500 5㎛
1000 10㎛
2000 20㎛
3000 30㎛
6000 60㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
P Polypropylene
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

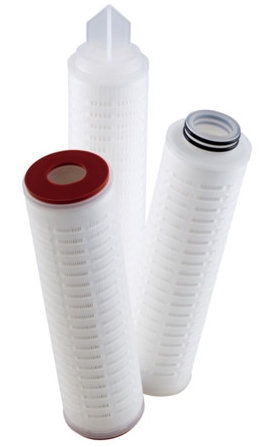

High Flux Nominal Pleated Filter

시노펙스 High Flux Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 가지면서 고용량으로 설계된 제품으로 정밀 여과 성능(90%이상) 및 낮은 차압으로 수명이 길 뿐 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조로 구성 여재의 섬유상 이탈 및 용출물이 없습니다.

주요특징

  • Nominal 등급 여재
  • 90% 이상의 입자 제거 효율 (고용량용)
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과면적으로 인한 경제성
  • 광범위한 적용분야
  • 오염입자 및 섬유의 이탈 없음

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 오일 및 가스
    석유 시추 지역의 정제, 유정의 폐수 정화
  • 금속 가공공정
    기계 냉각수, 도금액, 녹물여과
  • 전자산업
    마이크로 칩, 회로판 제조 등의 RO 전처리,
    화학약품 전처리, 하이테크 코팅 전처리
  • 식음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품
    구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품
    화학중간재, 용매, 시약의 정제, RO 전처리

제품사양

치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPPN™ : 1㎛(0.35m²(3.8ft²)/10”), 2㎛(0.35m²(3.8ft²)/10”),
3㎛(0.35m²(3.8ft²)/10”), 5㎛(0.35m²(3.8ft²)/10”),
10㎛(0.35m²(3.8ft²)/10”), 20㎛(0.38m²(4.1ft²)/10”)
30㎛(0.40m²(4.3ft²)/10”), 40㎛(0.40m²(4.3ft²)/10”)
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)

Ordering Information

SPPN - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0100 1㎛
0200 2㎛
0300 3㎛
0500 5㎛
1000 10㎛
2000 20㎛
3000 30㎛
4000 40㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
P Polypropylene
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

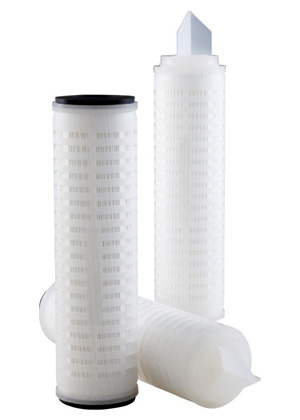

Glassfiber Pleated Filter

시노펙스 Glassfiber Cartridge Filter는 내열성, 내약품성이 우수한 Glassfiber 여재를 연속적인 Pleated(주름) 구조로 최대 여과면적을 유지하여 낮은 차압과 높은 오염입자 포집력으로 수명이 길 뿐만 아니라 정밀여과 성능(99.9% 이상)으로 고온용 Gas나 Liquid에 적합합니다.

주요특징

  • 절대여과등급(Absolute Grade) 여재
  • 고정된 기공구조
  • 접착제 또는 유기바인더가 없는 열접착에 의한 구조적 안정성
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과면적으로 인한 경제성
  • 광범위한 Solvent 처리 능력 및 적용분야
  • 오염입자 및 섬유의 이탈이 없음
  • Autoclave/In-line Steaming 가능 : 121°C에서 30cycle (30분/cycle)

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 오일, 페인트, 잉크 및 정제
  • 발효 Vent 및 살균용 멤브레인 필터의 전처리
  • 식음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등의 정제
  • 약품
    제약업의 청정수 생산, 시약의 정제, RO 전처리

제품사양

치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPG™ : 0.6㎛(0.44m²(4.7ft²)/10”), 1㎛(0.44m²(4.7ft²)/10”),
2㎛(0.5m²(5.4ft²)/10”), 5㎛(0.41m²(4.4ft²)/10”),
10㎛(0.41m²(4.4ft²)/10”)
소재 필터 여재 : Glassfiber Media
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 100°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(45 psid)
121°C에서 1.5kgf/cm²(21 psid)

Ordering Information

SPG - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0060 0.6㎛
0100 1㎛
0200 2㎛
0500 5㎛
1000 10㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
G Glassfiber
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

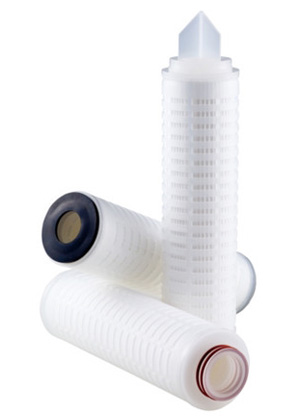

Hydrophobic PTFE Membrane Filter

시노펙스 PTFE Membrane Cartridge Filter는 정교한 기술과 엄격한 공정을 거쳐 제조된 제품으로 반도체, LCD 등의 하이테크 산업의 Gas 및 Air, Chemical solution 등에 적용할 수 있습니다. 또한 PTFE와 Polypropylene, Polyethylene으로 구성되어 있어 내화학성, 내열성이 우수하여 취약한 환경에도 적용이 가능합니다.

주요특징

  • 소수성(Hydrophobic)
  • 박테리아 100% 제거(ASTM F 838)
  • 100% Integrity Test(Diffusion Test)
  • 생물호환성(Biocompatibility) 및 물리·화학적 평가에서 USP 기준 만족
  • Autoclave, In-line steam sterilization 가능
  • 폭 넓은 내화학성
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
  • 품질인증서/Validation Guide 제공

적용분야

  • Compressed Gas
  • Electronic-Grade Solvent Filtration
  • Sterile Vent
  • Hot Deionized Water System
  • Photoresists
  • Chemical Filtration
  • Food & Beverage
  • Pharmaceutical Intermediate

제품사양

치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPPT™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛
　　　   General Grade : 0.84m²(9.0ft²)/10”
SPPTB™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛
　　　   Biological Grade: 0.84m²(9.0ft²)/10”
소재 필터 여재 : PTFE Membrane
Support & Drain layer : Polypropylene, Polyethylene
Core, Cage, End Cap : Polypropylene, Polyethylene
AB Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 온도에 따른 최대 차압
25°C에서 80 psid(5.5 bar)
80°C에서 50 psid(3.5 bar)
140°C에서 5 psid(0.35 bar)
Autoclave/In-line steaming 가능 : 140°C에서 200cycles (30min/cycle)
Rinse-up : 18MΩ-cm 초순수로 Rinse-up (Biological Grade)

Ordering Information

SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PT : 소수 General PTB : 소수 Biological
2: Micro Rating
Code Micron
0005 0.05㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
T PTFE
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6 PP(SUS Core)
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

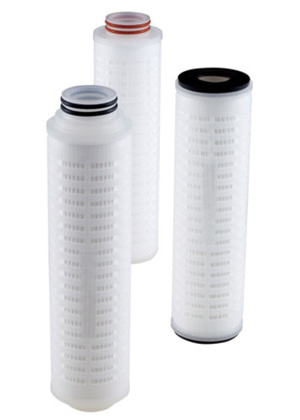

Hydrophilic PTFE Membrane Filter

시노펙스 친수성 PTFE Membrane Cartridge Filter는 친수화된 PTFE Membrane를 사용함으로써 PTFE의 우수한 내화학성 및 내열성을 가지면서 수용성 화합물에 Pre-wetting 없이 적용이 가능하여 운전비용 절감 효과를 가지고 있습니다.

주요특징

  • 친수성(Hydrophilic)
  • 여과효율 99.99% 이상(ASTM F 795)
  • 100% Integrity Test(Diffusion Test)
  • 폭 넓은 내화학성
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용

적용분야

  • Solvent Filtration
  • Recirculating Fluids
  • General - Use Water System
  • Photoresists
  • Chemical Filtration
  • Food & Beverage

제품사양

치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPPTH™ : 0.1, 0.2, 0.45, 1, 3, 10㎛
　　　   General Grade : 0.7m²(7.5ft²)/10”
소재 필터 여재 : 친수성 PTFE Membrane
Support & Drain layer : Polypropylene, Polyethylene
Core, Cage, End Cap : Polypropylene, Polyethylene
Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 Forward Pressure
25°C에서 80 psid(5.5 bar) / 80°C에서 50 psid(3.5 bar)
Backward Pressure
25°C에서 60 psid(4.5 bar) / 80°C에서 35 psid(2.5 bar)

Ordering Information

SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PTH : 친수 General
2: Micro Rating
Code Micron
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0065 0.65㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
H PTFE
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

Hydrophilic PES Membrane Filter

시노펙스 PES Membrane Cartridge Filter는 Liquid 여과에 적합하며 수명이 길고 여과효율과 포집 능력이 우수합니다. 특히 Biosafety 시험을 거쳐 음료, 식품, D.I Water 전처리 및 후처리 여과에도 안전하며 넓은 여과면적으로 많은 유량 및 낮은 차압을 유지하면서 우수한 제거능력을 가지고 있습니다.

주요특징

  • 친수성(Hydrophilic)
  • 여과효율 99.99% 이상(ASTM F 795)
  • 100% Integrity Test(Diffusion Test)
  • 생물호환성(Biocompatibility) 및 물리·화학적 평가에서 USP 기준 만족
  • Autoclave, In-line steam sterilization 가능
  • 높은 통수량
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
  • 품질인증서/Validation Guide 제공

적용분야

  • Biological Liquid Clarifcation
  • Recirculating Fluid
  • General-Use Water Filtration
  • Deionized Water System
  • Chemical Filtration
  • Food & Beverage
  • Pharmaceutical Intermediate

제품사양

치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPES™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
　　　   General Grade : 0.55m²(5.9ft²)/10”
SPESH™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
　　　   General Grade : 0.7m²(7.5ft²)/10”
SPESHB™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
　　　   General Grade : 0.7m²(7.5ft²)/10”
소재 필터 여재 : Polyethersulfone Membrane
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 온도에 따른 최대 차압
25°C에서 70 psid(5 bar)
80°C에서 45 psid(3 bar)
Autoclave/In-line steaming 가능 : 135°C에서 30cycles (30min/cycle)
Rinse-up : 18MΩ-cm 초순수로 Rinse-up (Biological Grade)

Ordering Information

SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
ES : General ESH : General ESHB : Biological
2: Micro Rating
Code Micron
0004 0.04㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0120 1.2㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
S Polyethersulfone
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

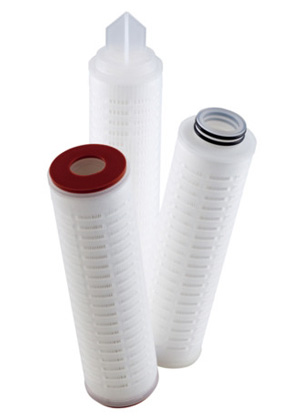

Hydrophilic Nylon Membrane Filter

시노펙스 Nylon Membrane Cartridge Filter는 설계에서부터 생산에 이르기까지 완벽한 여과효율과 제품의 수명에 중점을 두어 경제성이 탁월한 제품입니다. Nylon Membrane의 특성상 Liquid 여과에 적합하며 각종 화학약품에 대한 내화학성과 내열성이 우수하여 솔벤트 및 케미컬 여과 프로세스 등 고순도 여과에도 안정되게 적용되며 많은 유량 처리에 적합합니다.

주요특징

  • 친수성(Hydrophilic)
  • 여과효율 99.99% 이상(ASTM F 795)
  • 100% Integrity Test(Diffusion Test)
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용

적용분야

  • Liquid Clarifcation
  • Recirculating Fluids
  • General - Use Water Filtration
  • Photoresists
  • Deionized Water System
  • Food & Beverage

제품사양

치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및 여과면적		 SPNY™ : 0.1, 0.2, 0.45㎛
　　　   General Grade : 0.84m²(9.0ft²)/10”
소재 필터 여재 : Nylon Membrane
Support & Drain layer : Polyester
Core, Cage, End Cap : Polypropylene
Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 Forward Pressure
25°C에서 70 psid(5.0kgf/cm²)
80°C에서 45 psid(3.0kgf/cm²)
120°C에서 5 psid(0.35kgf/cm²)
Autoclave/In-line Steaming 가능
121°C에서 5cycles (30min/cycle)

Ordering Information

SP □□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
NY : General
2: Micro Rating
Code Micron
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
N Nylon 66
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

High Volume PP Pleated Filter

시노펙스 ø83mm Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 High Flow/High Flux용 제품입니다. 여과면적 증가에 따른 포집공간(Pore Volume)확대로 대량의 오염입자 포집 및 고용량 처리에 적합합니다. 또한 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 고용량 처리
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 고정된 기공구조
  • 접착제 또는 유기바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과면적으로 인한 경제성
  • 광범위한 적용분야
  • 오염입자 및 섬유의 이탈 없음

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 오일 및 가스
    석유 시추 지역의 정제, 유정의 폐수 정화
  • 금속 가공공정
    기계 냉각수, 도금액, 녹물여과
  • 전자산업
    마이크로 칩, 회로판 제조 등의 RO 전처리,
    화학약품 전처리, 하이테크 코팅 전처리
  • 사진
    필름 현상, 인화, 고착액
  • 식음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품
    구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품
    화학중간재, 용매, 시약의 정제, RO 전처리

제품사양

치수 내경(mm) : ø31, 외경(mm) : ø83
길이 : 10”(240mm)
입자제거등급
및 여과면적		 SPLA™ : 0.6㎛, 1.2㎛, 2.5㎛, 4.5㎛, 10㎛(1.1m²(11.8ft²)/10”),
SPLN™ : 0.2㎛, 0.45㎛, 1㎛(1m²(10.8ft²)/10”),
3㎛(0.8m²(8.6ft²)/10”, 5㎛(0.9m²(9.7ft²)/10”,
10㎛, 30㎛(1.1m²(11.8ft²)/10”)
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C(176°F)
온도에 따른 최대 차압
25°C에서 4.8kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)

Ordering Information

SPL □ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division 2: Micro Rating
Code Micron
A: Absolute 0060 0.6㎛
0120 1.2㎛
0450 4.5㎛
1000 10㎛
B: Nominal 0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
0500 5㎛
1000 10㎛
3000 30㎛
3: Length
07 10”

4: End Style
5 222/Flat
6 226/Flat
5: Media Material
P Polypropylene
6: Protector Material
1 PP
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

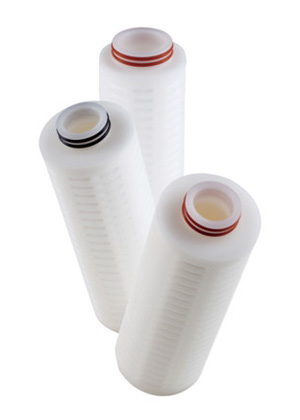

High Volume PTFE Membrane Pleated Filter

시노펙스 ø83mm Membrane Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 제품입니다. 여과면적 증가에 따른 포집공간(Pore Volume)확대로 대량의 오염입자 포집 및 고용량 처리에 적합하며 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 넓은 여과면적
  • High Flow/Flux 용
  • 오염입자 99.9% 제거(ASTM F795)
  • 100% Integrity Teet
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급
및 여과면적		 SPLPT™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛ (1.1m²(11.84ft²)/10”)
SPLPTH™ : 0.1, 0.2, 0.45, 1, 3, 10㎛ (1.3m²(13.99ft²)/10”)
소재 필터 여재 : PTFE Membrane(SPLPT™), Hydyophilic PTFE Membrane(SPLPTH™)
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 최대 차압
25°C에서 80 psid(5.5 bar)
80°C에서 50 psid(3.5 bar)

Ordering Information

SPL □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PT 소수성 PTFE PTH 친수성 PTFE
2: Micro Rating
Code Micron
0005 0.05㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
7 10”
4: End Style
5 222/Flat
6 226/Flat
5: Media Material
T Hydrophobic PTFE
H Hydrophilic PTFE
6: Protector Material
1 PP
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

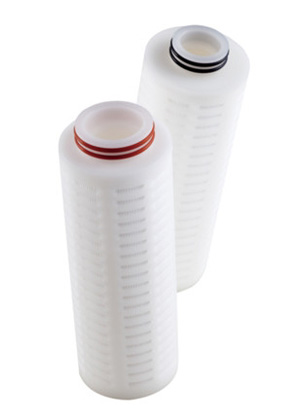

High Volume PES Membrane Pleated Filter

시노펙스 ø83mm Membrane Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 제품입니다. 여과면적 증가에 따른 포집공간(Pore Volume)확대로 대량의 오염입자 포집 및 고용량 처리에 적합하며 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 넓은 여과면적
  • High Flow/Flux 용
  • 오염입자 99.9% 제거(ASTM F795)
  • 100% Integrity Teet
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급
및 여과면적		 SPLES™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛ (1.1m²(11.84ft²)/10”)
소재 필터 여재 : PES(Polythersulfone) Membrane
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 최대 차압
25°C에서 70 psid(5.0 bar)
80°C에서 45 psid(3.0 bar)

Ordering Information

SPL □□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
ES: PES
2: Micro Rating
Code Micron
0004 0.04㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0100 1㎛
3: Length
7 10”
4: End Style
5 222/Flat
6 226/Flat
5: Media Material
S Polyethersulfone
6: Protector Material
1 PP
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

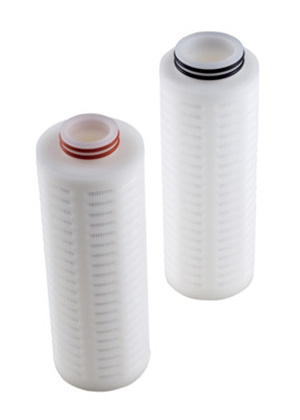

High Volume Nylon Membrane Pleated Filter

시노펙스 ø83mm Membrane Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 제품입니다. 여과면적 증가에 따른 포집공간(Pore Volume)확대로 대량의 오염입자 포집 및 고용량 처리에 적합하며 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 넓은 여과면적
  • High Flow/Flux 용
  • 오염입자 99.9% 제거(ASTM F795)
  • 100% Integrity Teet
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급
및 여과면적		 SPLNY™ : 0.1, 0.2, 0.45㎛ (1.1m²(11.84ft²)/10”)
소재 필터 여재 : Nylon Membrane
Support & Drain layer : Polypropylene, Polyester
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N(Option: TEV, Viton)
운전조건 최대 차압
25°C에서 70 psid(5.0 bar)
80°C에서 45 psid(3.0 bar)

Ordering Information

SPL □□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
NY: Nylon
2: Micro Rating
Code Micron
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
3: Length
7 10”
4: End Style
5 222/Flat
6 226/Flat
5: Media Material
N Nylon 66
6: Protector Material
1 PP
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

Ultra High Volume PP Pleated Filter

시노펙스 ø130mm Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 High Flow용 제품입니다. 여과면적 증가에 따른 포집공간 (Pore Volume) 확대로 대량의 오염입자 포집 및 고용량 처리에 적합합니다. 또한 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 고유량 (200L/min)에 적합한 구조
  • 순수 Polypropylene 소재
  • 폭 넓은 여과등급 선택
  • Clean Room (Class 1,000)에서 제조
  • 장비의 Down Time 감소 및 비용 절감

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급 SPUA™ : 0.6, 1.2, 2, 4.5, 10㎛
SPLN™ : 0.2, 0.45, 1, 3, 5, 10, 20, 30, 40㎛
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring : EPDM, EPDM(U Type) / Option: TEV
적용조건 최대 적용 온도 : 50°C(122°F)
적용 온도별에 최대 차압
20°C에서 0.45 MPa (65 psid)
50°C에서 0.17 MPa (25 psid)

Ordering Information

SPU □ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division 2: Micro Rating
Code Micron
A: Absolute 0060 0.6㎛
0120 1.2㎛
0200 2㎛
1000 10㎛
N: Nominal 0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
0500 5㎛
1000 10㎛
3000 30㎛
3: Length
07 10”

4: End Style
9 334/Flat
5: Media Material
P Polypropylene
6: Protector Material
1 PP
7: Seal(O-ring)
F TEV
E EPDM
EU EPDM
(U Type)

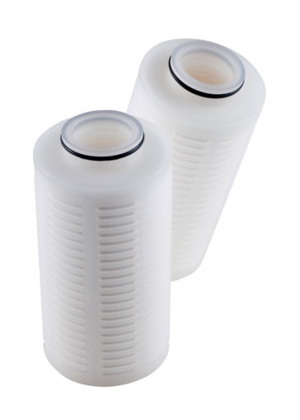

Ultra High Volume PTFE Pleated Filter

시노펙스 ø130mm Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 High Flow용 제품입니다. 여과면적 증가에 따른 포집공간 (Pore Volume) 확대로 대량의 오염입자 포집 및 고용량 처리에 적합합니다. 또한 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 고유량 (200L/min)에 적합한 구조
  • 순수 Polypropylene 소재
  • 폭 넓은 여과등급 선택
  • Clean Room (Class 1,000)에서 제조
  • 장비의 Down Time 감소 및 비용 절감

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급 SPUA™ : 0.6, 1.2, 2, 4.5, 10㎛
SPLN™ : 0.2, 0.45, 1, 3, 5, 10, 20, 30, 40㎛
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring : EPDM, EPDM(U Type) / Option: TEV
적용조건 최대 적용 온도 : 50°C(122°F)
적용 온도별에 최대 차압
20°C에서 0.45 MPa (65 psid)
50°C에서 0.17 MPa (25 psid)

Ordering Information

SPU □ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PT 소수성 PTFE PTH 친수성 PTFE
2: Micro Rating
Code Micron
0005 0.05㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
7 10”
4: End Style
9 334/Flat
5: Media Material
T Hydrophobic PTFE
H Hydrophilic PTFE
6: Protector Material
1 PP
7: Seal(O-ring)
F TEV
E EPDM
EU EPDM
(U Type)

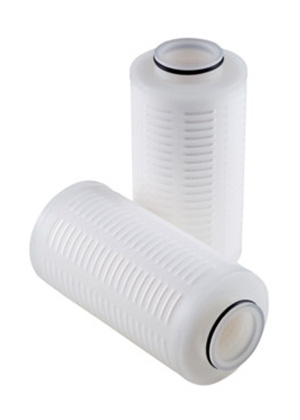

Ultra High Volume PES Pleated Filter

시노펙스 ø130mm Cartridge Filter는 제품의 치수 증가에 따른 여과면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 High Flow용 제품입니다. 여과면적 증가에 따른 포집공간 (Pore Volume) 확대로 대량의 오염입자 포집 및 고용량 처리에 적합합니다. 또한 제품의 수명이 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 고유량 (200L/min)에 적합한 구조
  • 순수 Polypropylene 소재
  • 폭 넓은 여과등급 선택
  • Clean Room (Class 1,000)에서 제조
  • 장비의 Down Time 감소 및 비용 절감

적용분야

  • 고유량이 요구되는 여과시스템
  • 반도체, 수처리, 식음료 분야
  • LCD Wet Process

제품사양

입자제거등급 SPUES™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
소재 필터 여재 : 친수성 PES
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring : EPDM, EPDM(U Type) / Option: TEV
운전조건 최대 적용 온도 : 50°C(122°F)
적용 온도별 최대 차압
20°C에서 0.45 MPa (65 psid)
50°C에서 0.17 MPa (25 psid)

Ordering Information

SPU □□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
ES: PES
2: Micro Rating
Code Micron
0004 0.04㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0120 1.2㎛
3: Length
07 10”
4: End Style
9 334/Flat
5: Media Material
S Polyethersulfone
6: Protector Material
1 PP
7: Seal(O-ring)
F TEV
E EPDM
E EPDM
(U Type)

High Capacity Pleated Filter

시노펙스 ø155㎜ Cartridge Filter는 제품의 치수 증가에 따른 여과 면적 증대로 통수량 증가와 수명을 연장하기 위해 설계된 high Capacity용 제품입니다. 여과면적에 따른 포집공간 (Pore Volume) 확대로 대량의 오염입자 포집 및 고용량 처리에 적합합니다. 또한 제품의 수명주기가 길기 때문에 운전비용 절감 효과를 극대화 할 수 있습니다.

주요특징

  • 고용량 처리(1200L/min at 40inch)
  • Downtime 감소 및 유지/폐기 비용 절감
  • 필터의 교체 및 설치 용이
  • 정밀 Cut-off 여과
  • Multi-layer에 의한 포집 공간 극대화
  • 내경 → 외경 여과 상태

적용분야

  • Water Processing
    Desalination, 역삼투 및 멤브레인 전처리,
    Process Waste Water 등
  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 전지/전자분야
    D.I Water, 역삼투 및 멤브레인 전처리,
    High-tech 코딩 전처리 등
  • 식/음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등
  • 제약
    청정수 생산, 시약의 정제, 역삼투 전처리 등
  • 기계/장치
    전착 전구체, Paint & Coatings, 기계 냉각수,
    도금액, 녹물여과 등
  • 화장품
    구강 세정제, 화장수, 로션 등의 화장품용 청정수 생산
  • 오일/가스
    석유 시추지역의 정제, 유정의 폐수 정화 등
  • Power Generation
    보일러 응축액, 화력/열병합/핵 발전소, 가스터빈 등

제품사양

치수 내경(mm) : ø75(2.95”), 외경(mm) : ø155(6”)
입자제거등급 SPHFA™ : 2, 4.5, 10, 20, 30, 40, 100㎛
SPHFG™ : 2, 5, 10, 20㎛
소재 필터 여재 : Polypropylene(SPHFA™) / Glassfiber Media(SPHFG™)
Support & Drain layer : Polypropylene(SPHFA™) / Polyester(SPHFG™)
Core, Cage, End Cap : Glass Filled Polypropylene
O-Ring : EPDM, EPDM (U Type) / Option: TEV
적용조건 최대 적용 온도 : 80°C(176°F)(SPHFA™) / 100°C(210°F)(SPHFG™)
최대 적용 차압
: SPHFA™ : 70 psi(4.8 bar)/25°C(77°F) or 45 psi(3.4 bar)/80°C(176°F)
: SPHFG™ : 70 psi(4.8 bar)/25°C(77°F) or 40 psi(2.7 bar)/100°C(210°F)

Ordering Information

SPHF □ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
A: P.P Abs
G: Glassfiber
2: Micro Rating
Code Micron
0200 2.0㎛
0450 4.5㎛
0500 5.0㎛
1000 10㎛
2000 20㎛
3000 30㎛
4000 40㎛
1H00 100㎛
3: Length
01 9”
08 20”
10 40”
17 60”


4: End Style
F Cap/Flat
5: Media Material
P Polypropylene
G Glassfiber
6: Protector Material
7 Glass Bead
복합 PP
7: Seal(O-ring)
F TEV
E EPDM
EU EPDM(U Type)

High Flow Plus Filter / Ultra High Flow Filter

SPHOF™는 정유사의 Amine 여과용 필터로 개발되었으며, 여과면적을 넓혀 통수량 증가와 수명을 연장시킨 High Capacity용 제품입니다. 여과면적 증가에 따른 포집공간 (Pore Volume) 확대로 대량의 오염입자 포집 및 고용량 처리에 적합하며, 제품의 수명주기가 길기 때문에 운전비용 절감효과를 극대화 할 수 있습니다.

주요특징

  • 고용량 처리 필터
  • 장비의 Downtime 감소 및 유지/폐기 비용 절감
  • 필터의 교체 및 설치 용이
  • 정밀 Cut-off 여과
  • Multi-layer에 의한 포집 공간 극대화

적용분야

  • 석유화학 공정
    Amine 공정, 오일/가스 정제, 유정의 폐수 정화 등
  • Water Processing
    Desalination, 역삼투 및 멤브레인 전처리,
    Process Waste Water 등
  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 전지/전자분야
    D.I Water, 역삼투 및 멤브레인 전처리,
    High-tech 코딩 전처리 등
  • 기계/장치
    전착 전구체, Paint & Coatings, 기계 냉각수,
    도금액, 녹물여과 등

제품사양

치수 내경(mm) : ø53(2”), 외경(mm) : ø165(6.5”), 길이 : 40”
여과등급(㎛) SPHFA™ : 1, 2, 5, 10, 15, 25, 40, 70㎛
소재 Filter Media: Polypropylene
Core, End Cap : Polypropylene
NET : LDPE
O-Ring(Option) : BUNA-N, EPDM, Silicon, Teflon encapsulated Viton
운전조건 최대 적용 온도 : 80°C(176°F)
최대 적용 차압
50 psi(3.4 bar)/25°C(77°F)
35 psi(2.4 bar)/80°C(176°F)

Ordering Information

SPHOF - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0100 1㎛
0200 2㎛
0500 5㎛
1000 10㎛
1500 15㎛
2500 25㎛
4000 40㎛
7000 70㎛
2: Length
01 9”
08 20”
10 40”
17 60”
3: End Style
2 Single Open End
4: Media Material
P Polypropylene
5: Protector Material
L LDPE
H HDPE
6: Seal(O-ring)
NH BUNA-N
S Silicon
E EPDM
F Teflon
Encapsulated
Viton

Capsule Filter

시노펙스 Capsule Filter는 하우징이 필요없이 사용할 수 있도록 설계된 제품으로 연속적인 Pleated(주름) 구조의 여재와 구성품 모두가 열접착으로 구성되어 있어 용액의 누수를 방지할 수 있는 완벽한 구조를 갖추고 있습니다. 밀도 구배가 주어진 여재의 구성으로 정밀여과 성능(99.98% 이상)을 가지며 주로 저유량이나 저용량의 공정에 적합합니다.

주요특징

  • 다양한 필터 여재
  • 저용량 처리에 경제적임
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 고정된 기공구조
  • 전체 열접착된 구조
  • 하우징 불필요
  • 호스 Barb 또는 NPT 연결
  • 오염입자 및 섬유의 이탈 없음
  • 낮은 추출물
  • Clean Room (Class 1,000)에서 제조

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 오일/가스
    석유 시추지역의 정제, 유정의 폐수 정화 등
  • 금속 가공공정
    기계 냉각수, 도금액, 녹물여과
  • 전기/전자산업
    마이크로 칩, 회로판 제조 등의 RO 전처리,
    화학약품 전처리, 하이테크 코팅 전처리
  • 사진
    필름, 현상, 인화, 고착액
  • 식/음료
    우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등의 정제
  • 제약
    청정수 생산, 시약의 정제, 역삼투 전처리 등
  • 화장품
    구강 세정제, 화장수, 로션 등의 화장품용 청정수 생산
  • 약품
    제약업의 청정수 생산, 시약의 정제, RO 전처리

제품사양

치수 외경(mm) : ø72, 길이 : 139mm, 연결부 : PT 1/4inch
입자제거 등급 SPZN™ (Nominal Grade) : 0.2, 0.45, 1, 3, 5, 10㎛
SPZA™ (Absolute Grade) : 0.6, 1.2, 2.5, 4.5, 10㎛
SPZES™ : 0.1, 0.2, 0.45, 1.2㎛
SPZPTH™ : 0.1, 0.2, 0.45, 1, 3, 10㎛
SPZPT™ : 0.1, 0.2, 0.45, 1, 3, 10㎛
SPZNY™ : 0.1, 0.2, 0.45㎛
소재 필터 여재
SPZN™, SPZA™ (Polypropylene)
SPZES™ (PES Membrane), SPZPTH™ (친수성 PTFE Membrane),
SPZPT™ (소수성 PTFE Membrane), SPZNY™ (Nylon 66) Support & Drain Layer : Polypropylene
Core, Cage, End Cap, Shell : Polypropylene
운전조건 최대 운전 온도 : 80°C(176°F)
온도에 따른 최대 차압 : 40°C에서 4.0kgf/cm² (60 psid)

Ordering Information

SP □□□□ - □□□□ - 00 - Z□1□
1 2   3   4
1: Division
ZN: PP Pleated
Nominal Grade
ZA: PP Pleated
Absolute Grade
ZES: PES Membrane
ZPTH: 친수성 PTFE
ZPT: 소수성 PTFE
ZNY Nylon
2: Micro Rating
Code Micron
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0100 1㎛
0120 1.2㎛
0250 2.5㎛
0300 3㎛
0450 4.5㎛
1000 10㎛
3: Media Material
P: Polypropylene
S: Polythersulfone
T: PTFE(소수성)
N: Nylon 66
H: PTFE(친수성)
4: Type
A B

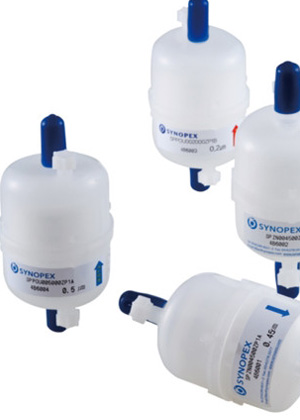

POU Capsule Filter

시노펙스 POU Filter는 PP재질 사용과 구성품 모두가 열접착으로 구성되어 있어 용액의 누수를 방지할 수 있으며, 컴팩트한 일체형 구조로 설치가 용이하고, 소량 Bath에 최적이며 편리하고 경제적입니다. 다양한 Fiber media로 높은 여과효율 실현과 다양한 케미컬에 적용 가능한 필터입니다.

주요특징

  • 반도체 제조 Polishing 공정상 Slurry 유량제어
  • 절대여과등급 여재
  • 저유량 및 저용량의 공정에 적합
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 고정된 기공구조
  • 전체 열접착된 구조
  • 하우징 불필요
  • 쉽고 빠른 교체
  • 호스 Barb 또는 NPT 연결
  • 오염입자 및 섬유의 이탈 없음
  • 낮은 추출물
  • Clean Room (Class 1,000)에서 제조

적용분야

  • 화학공정
    화학약품 정제, 산성 및
    알칼리 용액 여과, 정밀화학 분야 등
  • 전기/전자산업
    마이크로 칩, 회로판 제조 등의 RO 전처리,
    화학약품 전처리, 하이테크 코팅 전처리
  • 사진
    필름, 현상, 인화, 고착액
  • 약품
    제약업의 청정수 생산, 시약의 정제, RO 전처리

제품사양

치수 외경(mm) : ø72, 길이 : 141mm, 연결부 : PT 1/4inch
입자제거 등급 SPPOU™ : 0.2, 0.5㎛
소재 필터 여재: Polypropylene
Support & Drain Layer : Polypropylene
Core, Cage, End Cap, Shell : Polypropylene
운전조건 최대 운전 온도 : 80°C(176°F)
온도에 따른 최대 차압 : 40°C에서 4.0kgf/cm² (60 psid)

Ordering Information

SPPOU □□□□ - 00 - Z□1□
1   2   3
1: Micro Rating
Code Micron
0020 0.2㎛
0050 0.5㎛
2: Media Material
P: Polypropylene
3: Type
A B

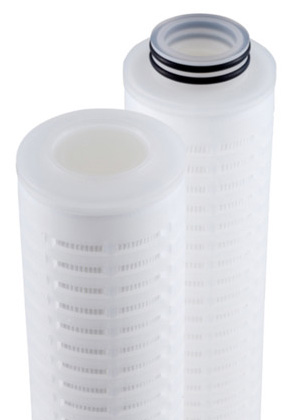

CMP Cartridge Filter

시노펙스 CMP Cartridge Filter는 반도체 제조공정의 CMP(Chemical mechanical polishing) 공정용으로 개발되어, Working Slurry Particles은 통과시키면서 Wafer 표면의 Defect (Scratch)를 발생시킬 수 있는 Large Particles을 제거하도록 디자인된 Filter 제품 입니다. 특히 Multi-layer의 Gradient 구조로 단계적인 입자 제거가 가능하여 Filter의 조기 막힘을 줄여주어 Filter의 수명이 향상되도록 설계 되었습니다.

주요특징

  • 확대된 Slurry life와 일정한 Slurry 공급
  • Wafer 표면 손상을 야기하는 큰 입자만 제거
  • 넓은 필터 표면적으로 high flow rate 가능
  • 다층밀도(Gradient Structure) 구조
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재

적용분야

  • ILD Polishing Slurries (Fumed Silica)
    Distribution
    Recirculation Loop
  • STI Polishing Slurries (Ceria)
    Distribution
    Recirculation Loop

제품사양

치수 외경(mm) : 69.5, 길이 : 10”(254mm), 20”(508mm), 30”(762mm)
입자제거 등급 SPCMPA™ : 0.2, 2, 4.5, 10㎛
SPCMPN™ : 1, 3㎛
SPCMPDN™ : 0.2㎛
소재 필터 여재: Polypropylene
Support & Drain Layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket: EPDM, Silicon, BUNA-N (Option: Viton, TEV)
최대 적용 압력 Forward Pressure : 25°C에서 0.48 MPa (4.8 bar, 70 psid)

Ordering Information

SPCMP □□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
A: Pleated Abs
N: Pleated Nom
DA: Depth Abs
DN: Depth Nom
2: Micro Rating
Code Micron
0020 0.2㎛
0100 1㎛
0200 2㎛
0300 3㎛
0450 4.5㎛
1000 10㎛
3: Length
07 10”
08 20”
09 30”
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
P: Polypropylene


6: Protector Material
1 PP


7: Seal(O-ring)
S Silicone
E EPDM
N BUNA-N
V Viton
F TEV

MLCC Capsule Filter

SPZEC™ Type은 Depth형 Pleated Cartridge 필터로써 고점도의 고형물을 100% 제거하는데 유리한 구조의 필터입니다. 필터 Media는 Polypropylene을 사용하였으며 Melt blown 방식으로 제조되어 용출이 거의 없고 내화학성이 강하여 사용용도가 광범위 합니다. 필터 밀도 구배가 주어진 여재의 구성으로 정밀여과 성능(99.9% 이상)을 가지며 필터 교환 작업시 필터 Cartridges에 접촉하지 않고, 교환작업의 간편함과 세정용제 사용량 절감으로 Ceramic Slurry 정제공정, 기능성 도료공정에 적합합니다.

주요특징

  • 절대여과등급(Absolute Grade) 99.9%
  • 점차적으로 줄어드는 기공을 갖는 필터구조
  • 일정하면서 신뢰할 수 있는 여과능력
  • 접착제 또는 유기바인더가 없는 열접착에 의한 구조적 안정성
  • Cartridges 교환작업 용이 및 작업환경 악화 방지
  • 오염입자 및 섬유의 이탈 없음
  • Clean Room (Class 1,000, Class 10,000)에서 제조
  • ISO 9001, ISO 14001 품질·환경경영시스템 적용

적용분야

  • 화학공정
    Ceramic Slurry 정제, Metal Paste, 각종 유기바인더,
    기능성도료(Color Resists), 고점성도료, Ink-jet 등

제품사양

제품명 SPZEC
Grade 0100 0300 0500 0800
여과등급(㎛) 1.0 3.0 5.0 8.0
여과면적(m²) 0.29 0.30 0.36 0.33
치수 내경(mm) 32.0 캡슐
외경(mm) 67 86
길이(mm) 250(오링부제외) 295
제품소개 Media : Polypropylene (단, 1㎛는 Glass Fibar+Polypropylene)
Support : Polypropylene
Core : Polypropylene
Cage : Polypropylene
End Cap : Polypropylene
O-Ring : EPDM
Capsule : Polypropylene
운전조건 최대 운전 온도 : 40℃
온도에 따른 최대차압 : 40℃에서 4.0kg/㎠ (60 psid)

Ordering Information

SP □□□ - □□□□ - 00 - Z□1□
1 2   3   4
1: Division
ZEC: Ceramic Slurry
정제용 Capsule
(Absolute Grade)
2: Micro Rating
Code Micron
0100 1㎛
0300 3㎛
0500 5㎛
0800 8㎛
3: Media Material
P: Polypropylene
4: Seal(O-Ring)
E: EPDM

위즈컴퍼니(주)
|TEL: 031-488-0185|FAX: 031-488-0187
E-Mail: wiz@wiz-company.com|주소: 경기도 시흥시 옥구천동로 218 타원타크라6차 지식산업센타 B503호

COPYRIGHT WIZ COMPANY CO., LTD. ALL RIGHTS RESERVED
