Depth Filter
적층형 필터
Depth Filter는 다층밀도(gradient structure) 구조로 포집공간 극대화에 따른 긴 여과수명 및 다중 섬유층에 의한 오염입자 제거에 탁월하며 접착제, 계면활성제, 유기바인더 및 기타 다른 첨가물 사용하지 않으므로 제약분야, 생물학, 화장품, 식음료, 전기.전자분야, 화학공정 등 광 범위한 분야에 적용 가능합니다.
SYP Cartridge Filter
시노펙스 SYP™ Cartridge Filter는 독자적인 Melt-Blown Technology를 이용하여 성형된 Filter로 오염입자를 90% 이상 제거할 수 있는 여과층 및 Gradient을 가지는 Self-Supporting 구조로 설계되어 여과수명 및 오염입자 포집효과가 뛰어납니다. 또한 PP (Polypropylene) 소재의 특성상 각종 화학 약품에 대한 내화학성, 내열성이 우수하며 약품 및 고순도 화학약품 정제 등 다양한 용도에 적합합니다.
주요특징
- 다층밀도(Gradient Structure) 구조
- Melt-Blown 방식의 Micro-fber
- 완전한 열접착 결합 및 Self-Supported 구조
- 접착제 및 계면활성제 무첨가, 100% Polypropylene
- 최적화가 가능한 다양한 여과등급
- 최장 40인치 이상의 비접착 필터
- 정밀하고 일관된 입자 제거 효율(90% 이상)
- 포집 공간 극대화에 따른 긴 여과수명
- 다중 섬유층에 의한 불순물 제거효과 증진
- 추출물 및 거품 발생이 없음
- 광범위한 화학 분야에 응용
적용분야
- 제약
청정수 생산, 시약의 정제, 역삼투 전처리 등 - 사진
필름 현상, 인화, 고착액 등 - 식 · 음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 - 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀 화학 분야 등 - 오일 · 가스
석유 시추지역의 정제, 유정의 폐수 정화 등 - 금속 가공공정
기계 냉각수, 도금액, 녹물여과 등 - 전기 · 전자분야
D.I Water, 역삼투 및 멤브레인 전처리,
하이테크 코팅 전처리 등
제품사양
| 필터의 구성소재 | 100% Polypropylene Micro-Fiber |
|---|---|
| 치수 | 내경(mm) : ø27, ø30, 외경(mm) : ø62, ø65 길이: 25mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
| 입자제거등급 (Nominal Grade) |
0.5㎛, 1㎛, 3㎛, 5㎛, 10㎛, 25㎛, 50㎛, 75㎛, 100㎛, 150㎛, 200㎛ |
| 운전조건 | 적정 교환 차압 : 2.0kg/cm² 최대 운전 속도 : 80°C(176°F) 온도에 대한 최대 차압 25°C (4.0kg/cm², 60 psid), 50°C (3.5kg/cm², 50 psid), 75°C (2.0kg/cm², 30 psid), 80°C (1.0kg/cm², 15 psid) |
Ordering Information
| SYP | □□□ | - | □□□ |
| 1 2 | 3 |
| 1: Division | |
|---|---|
| C | Core |
| Brank | Corless |
| 2: Rating | |
|---|---|
| A5 | 0.5㎛ |
| 01 | 1㎛ |
| 03 | 3㎛ |
| 05 | 5㎛ |
| 10 | 10㎛ |
| 25 | 25㎛ |
| 50 | 50㎛ |
| 75 | 75㎛ |
| 100 | 100㎛ |
| 150 | 150㎛ |
| 200 | 200㎛ |
| 3: Length | |
|---|---|
| 15 | 125 |
| 24 | 254 |
| 25 | 250 |
| 50 | 500 |
| 58 | 508 |
| 75 | 750 |
| 76 | 762 |
| 100 | 1000 |
| 106 | 1016 |
| SYPP | □□ | - | □□ | (□□) |
| 1 | 2 | 3 4 |
| 1: Rating | |
|---|---|
| A5 | 0.5㎛ |
| 01 | 1㎛ |
| 03 | 3㎛ |
| 05 | 5㎛ |
| 10 | 10㎛ |
| 25 | 25㎛ |
| 50 | 50㎛ |
| 75 | 75㎛ |
| 100 | 100㎛ |
| 150 | 150㎛ |
| 200 | 200㎛ |
| 2: Length | |
|---|---|
| 24 | 254 |
| 25 | 250 |
| 58 | 508 |
| 75 | 750 |
| 3: End Style | |
|---|---|
| 3 | 222/Cap |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 4: O-ring | |
|---|---|
| S | Silicone |
| E | EPDM |

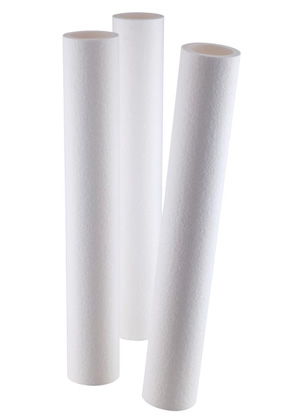

SYL Cartridge Filter
시노펙스 대구경 Cartridge Filter는 Melt-Blown Technology의 응용기술로 제조된 제품으로 제품의
치수 증가에 따른 포집 공간 (Pore Volume) 확대와 미세 PP (Polypropylene) 섬유의 다중 섬유층
구조로 대량의 오염입자 포집 및 고용량 처리에 적합합니다.
또한 제품의 수명주기가 길어 운전비용 절감효과를 극대화 할 수 있습니다.
주요특징
- 대구경
- 다층밀도(Gradient Structure) 구조
- Melt-Blown 방식의 Micro-fber
- 내부 Core가 필요 없는 단단한 구조
- 접착제 및 계면활성제 무첨가, 100% Polypropylene
- 최적화가 가능한 다양한 여과등급
- 최장 40인치 이상의 비용접 필터
- Melt-Blown Technology에 의한 완전한 결합 구조
적용분야
- 제약
청정수 생산, 시약의 정제, 역삼투 전처리 등 - 사진
필름 현상, 인화, 고착액 등 - 식 · 음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 - 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀 화학 분야 등 - 오일 · 가스
석유 시추지역의 정제, 유정의 폐수 정화 등 - 금속 가공공정
기계 냉각수, 도금액, 녹물여과 등 - 전기 · 전자분야
D.I Water, 역삼투 및 멤브레인 전처리,
하이테크 코팅 전처리 등
제품사양
| 필터의 구성소재 | 100% Polypropylene Micro-Fiber |
|---|---|
| 치수 | 내경(mm) : ø115, 외경(mm) : ø150, ø155 길이: 750mm, 1000mm *내·외경 및 길이는 주문에 따라 생산 가능 |
| 입자제거등급 (Nominal Grade) |
1㎛, 5㎛, 10㎛, 25㎛, 40㎛, 60㎛, 80㎛, 100㎛ |
| 운전조건 | 적정 교환 차압 : 2.0kg/cm² 최대 운전 속도 : 80°C(176°F) 온도에 대한 최대 차압 25°C (4.0kg/cm², 60 psid), 50°C (3.5kg/cm², 50 psid), 75°C (2.0kg/cm², 30 psid), 80°C (1.0kg/cm², 15 psid) |
Ordering Information
| SPL | □ | - | □□ | - | □□□ |
| 1 | 2 | 3 |
| 1: Out Diameter | |
|---|---|
| Code | O.D |
| C | ø150mm |
| D | ø155mm |
| 2: Micro Rating | |
|---|---|
| Code | Micron |
| 01 | 1.0㎛ |
| 05 | 5.0㎛ |
| 10 | 10㎛ |
| 25 | 25㎛ |
| 40 | 40㎛ |
| 60 | 60㎛ |
| 80 | 80㎛ |
| 100 | 100㎛ |
| 3: Length | |
|---|---|
| Code | Length |
| 75 | 750mm |
| 100 | 1000mm |
WOUND Cartridge Filter
위즈컴퍼니 Wound Cartridge Filter는 여재의 체적을 100% 활용할 수 있는 전통적인 심층여과 방식의 Wound Filter 입니다.
주요특징
- 연사 감긴 타입, 화학적 호환성 양호,
넓은 메디아 재질 및 여과도 범위 - 여러 종의 여과그레이드
- 컴퓨터로 계산된 정확한 다이아몬드 패턴
- 일반적으로 전처리 필터로 사용
- 우수한 포집 효율
- 절대차압이 낮아 효과적인 여과
- 수명이 길어 경제적임
적용분야
- 제약
청정수 생산, 시약의 정제, 역삼투 전처리 등 - 사진
필름 현상, 인화, 고착액 등 - 식 · 음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 - 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀 화학 분야 등 - 오일 · 가스
석유 시추지역의 정제, 유정의 폐수 정화 등 - 금속 가공공정
기계 냉각수, 도금액, 녹물여과 등 - 전기 · 전자분야
D.I Water, 역삼투 및 멤브레인 전처리,
하이테크 코팅 전처리 등
제품사양
| 치수 | 내경(mm) : ø28.3, 외경(mm) : ø62 ~ ø110 길이: 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
| 입자제거등급 (Nominal Grade) |
0.5㎛, 1㎛, 3㎛, 5㎛, 10㎛, 25㎛, 50㎛, 75㎛, 100㎛, 150㎛, 200㎛ |
| 소재 | 필터 메디아(Yarn) : PP, Non-forming PP, PE, Natural Cotton, Blenched Cotton, Acryl, Fiber Glass Core : PP, Reinforced PP, 304 SS, 316SS |
| 운전조건 | 적정 교환 차압 : 2.0kg/cm² 최대 운전 속도 : PP Core 80°C(176°F), 304 SS/316 SS Core 147°C(300°F) 온도에 대한 최대 차압 30°C (4.2 bar, 60 psid), 60°C (2.1 bar, 30 psid) |
Ordering Information
| WOUND | □□ | - | □□ | - | □□ | - | (□□) |
| 1 | 2 | 3 4 | 5 6 |
| 1: Micro Rating | |
|---|---|
| A5 | 0.5㎛ |
| 01 | 1㎛ |
| 03 | 3㎛ |
| 05 | 5㎛ |
| 10 | 10㎛ |
| 25 | 25㎛ |
| 50 | 50㎛ |
| 75 | 75㎛ |
| 100 | 100㎛ |
| 150 | 150㎛ |
| 200 | 200㎛ |
| 2: Length | |
|---|---|
| 25 | 250mm |
| 50 | 500mm |
| 75 | 750mm |
| 100 | 1000mm |
| 3: Media | |
|---|---|
| 1: | Polypropylene |
| 2: | Cotton |
| 3: | Glassfiber |
| 4: | Polyester |
| 5: | Acryl |
| 6: | Rayon |
| 4: Materials of Core | |
|---|---|
| 1: | Polypropylene |
| 2: | Reinforced PP |
| 3: | SUS 304 |
| 4: | SUS 316 |
| 5: End Style | |
|---|---|
| 3 | 222/Cap |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 6: Seal(O-ring) | |
|---|---|
| S | Silicone |
| E | EPDM |
Clean WOUND Cartridge Filter
주요특징
- 연사 감긴 타입, 화학적 호환성 양호
- 여러 종의 여과그레이드
- 컴퓨터로 계산된 정확한 다이아몬드 패턴
- 일반적으로 전처리 필터로 사용
- 우수한 포집 효율
- 절대차압이 낮아 효과적인 여과
- 수명이 길어 경제적임
적용분야
- 제약
청정수 생산, 시약의 정제, 역삼투 전처리 등 - 식 · 음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 - 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀 화학 분야 등 - 금속 가공공정
기계 냉각수, 도금액, 녹물여과 등
제품사양
| 치수 | 내경(mm) : ø28, ø30 / 외경(mm) : ø60 ~ ø65 길이: 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
| 여과등급 | 0.5㎛ ~ 100㎛ |
| 소재 | 필터 메디아(Yarn) : PP Core : PP, STS304 |
