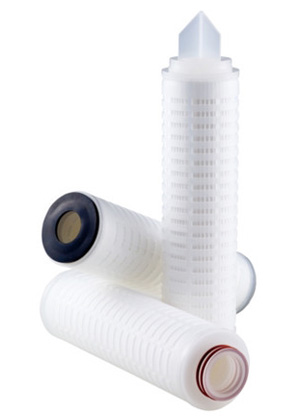

Hydrophobic PTFE Membrane Filter(소수성)
시노펙스 PTFE Membrane Cartridge Filter는 정교한 기술과 엄격한 공정을 거쳐 제조된 제품으로 반도체, LCD 등의 하이테크 산업의 Gas 및 Air, Chemical solution 등에 적용할 수 있습니다. 또한 PTFE와 Polypropylene, Polyethylene으로 구성되어 있어 내화학성, 내열성이 우수하여 취약한 환경에도 적용이 가능합니다.
주요특징
- 소수성(Hydrophobic)
- 박테리아 100% 제거(ASTM F 838)
- 100% Integrity Test(Diffusion Test)
- 생물호환성(Biocompatibility) 및 물리·화학적 평가에서 USP 기준 만족
- Autoclave, In-line steam sterilization 가능
- 폭 넓은 내화학성
- 열 접착(Thermal Bonding)
- Clean Room(Class 1,000)에서 제조
- 낮은 추출물
- ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
- 품질인증서/Validation Guide 제공
적용분야
- Compressed Gas
- Electronic-Grade Solvent Filtration
- Sterile Vent
- Hot Deionized Water System
- Photoresists
- Chemical Filtration
- Food & Beverage
- Pharmaceutical Intermediate
제품사양
| 치수 | 외경(mm) : ø69.5 길이 : 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
| 입자제거등급 및 여과면적 |
SPPT™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛ General Grade : 0.84m²(9.0ft²)/10” SPPTB™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛ Biological Grade: 0.84m²(9.0ft²)/10” |
| 소재 |
필터 여재 : PTFE Membrane Support & Drain layer : Polypropylene, Polyethylene Core, Cage, End Cap : Polypropylene, Polyethylene AB Adapter: PP with encapsulated polysulfone ring O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV |
| 운전조건 |
온도에 따른 최대 차압 25°C에서 80 psid(5.5 bar) 80°C에서 50 psid(3.5 bar) 140°C에서 5 psid(0.35 bar) Autoclave/In-line steaming 가능 : 140°C에서 200cycles (30min/cycle) Rinse-up : 18MΩ-cm 초순수로 Rinse-up (Biological Grade) |
Ordering Information
| SP | □□□ | - | □□□□ | - | □□ | - | □□□□ |
| 1 | 2 | 3 | 4 5 6 7 |
| 1: Division |
|---|
| PT : | 소수 General | PTB : | 소수 Biological |
|---|
| 2: Micro Rating | |
|---|---|
| Code | Micron |
| 0005 | 0.05㎛ |
| 0010 | 0.1㎛ |
| 0020 | 0.2㎛ |
| 0045 | 0.45㎛ |
| 0100 | 1㎛ |
| 0300 | 3㎛ |
| 1000 | 10㎛ |
| 3: Length | |
|---|---|
| 01 | 250mm |
| 02 | 500mm |
| 03 | 750mm |
| 04 | 1000mm |
| 07 | 10” |
| 08 | 20” |
| 09 | 30” |
| 10 | 40” |
| 11 | 272mm |
| 4: End Style | |
|---|---|
| 1 | DOE |
| 2 | 226/Cap(lock) |
| 3 | 222/Cap |
| 5 | 222/Flat |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 5: Media Material | |
|---|---|
| T | PTFE |
| 6: Protector Material | |
|---|---|
| 1 | PP |
| 2 | 복합PP |
| 3 | 고밀도 PE |
| 4 | AB Adapter: PP with encapsulated Polysulfone ring |
| 6 | PP(SUS Core) |
| 7: Seal(O-ring) | |
|---|---|
| S | Silicone |
| E | EPDM |
| N | Buna-N |
| V | Viton |
| F | TEV |
