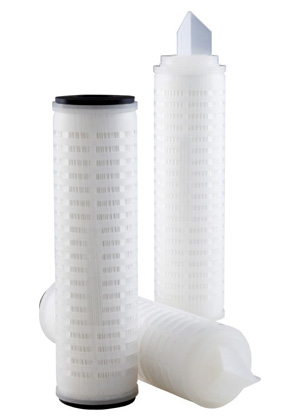

Glassfiber Pleated Filter
시노펙스 Glassfiber Cartridge Filter는 내열성, 내약품성이 우수한 Glassfiber 여재를 연속적인 Pleated(주름) 구조로 최대 여과면적을 유지하여 낮은 차압과 높은 오염입자 포집력으로 수명이 길 뿐만 아니라 정밀여과 성능(99.9% 이상)으로 고온용 Gas나 Liquid에 적합합니다.
주요특징
- 절대여과등급(Absolute Grade) 여재
- 고정된 기공구조
- 접착제 또는 유기바인더가 없는 열접착에 의한 구조적 안정성
- 일정하면서 신뢰할 수 있는 여과능력
- 넓은 여과면적으로 인한 경제성
- 광범위한 Solvent 처리 능력 및 적용분야
- 오염입자 및 섬유의 이탈이 없음
- Autoclave/In-line Steaming 가능 : 121°C에서 30cycle (30분/cycle)
적용분야
- 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀화학 분야 등 - 오일, 페인트, 잉크 및 정제
- 발효 Vent 및 살균용 멤브레인 필터의 전처리
- 식음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등의 정제 - 약품
제약업의 청정수 생산, 시약의 정제, RO 전처리
제품사양
| 치수 | 내경(mm) : ø30, 외경(mm) : ø69.5 길이 : 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
| 입자제거등급 및 여과면적 |
SPG™ : 0.6㎛(0.44m²(4.7ft²)/10”), 1㎛(0.44m²(4.7ft²)/10”), 2㎛(0.5m²(5.4ft²)/10”), 5㎛(0.41m²(4.4ft²)/10”), 10㎛(0.41m²(4.4ft²)/10”) |
| 소재 |
필터 여재 : Glassfiber Media Support & Drain layer : Polypropylene Core, Cage, End Cap : Polypropylene O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV |
| 운전조건 |
적정 교환 차압 : 2.0kgf/cm² 최대 운전 온도 : 100°C 온도에 따른 최대 차압 25°C에서 5.0kgf/cm²(70 psid) 80°C에서 3.5kgf/cm²(45 psid) 121°C에서 1.5kgf/cm²(21 psid) |
Ordering Information
| SPG | - | □□□□ | - | □□ | - | □□□□ |
| 1 | 2 | 3 4 5 6 |
| 1: Micro Rating | |
|---|---|
| Code | Micron |
| 0060 | 0.6㎛ |
| 0100 | 1㎛ |
| 0200 | 2㎛ |
| 0500 | 5㎛ |
| 1000 | 10㎛ |
| 2: Length | |
|---|---|
| 01 | 250mm |
| 02 | 500mm |
| 03 | 750mm |
| 04 | 1000mm |
| 07 | 10” |
| 08 | 20” |
| 09 | 30” |
| 10 | 40” |
| 11 | 272mm |
| 3: End Style | |
|---|---|
| 1 | DOE |
| 2 | 226/Cap(lock) |
| 3 | 222/Cap |
| 5 | 222/Flat |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 4: Media Material | |
|---|---|
| G | Glassfiber |
| 5: Protector Material | |
|---|---|
| 1 | PP |
| 2 | 복합PP |
| 3 | 고밀도 PE |
| 4 | AB Adapter: PP with encapsulated Polysulfone ring |
| 6: Seal(O-ring) | |
|---|---|
| S | Silicone |
| E | EPDM |
| N | Buna-N |
| V | Viton |
| F | TEV |
