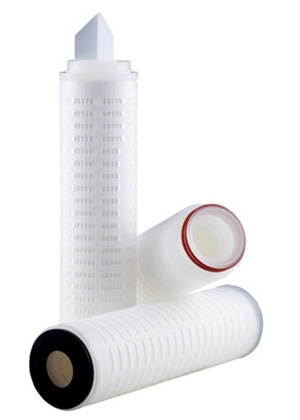

Nominal Pleated Filter
시노펙스 PP Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 가지면서 정밀 여과 성능(90%이상) 및 낮은 차압으로 수명이 길 뿐만 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조로 구성 여재의 섬유상 이탈 및 용출물이 없습니다.
주요특징
- Nominal 등급 여재
- 90% 이상의 입자 제거 효율 (고용량용)
- 점차적으로 줄어드는 기공을 갖는 여재
- 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
- 일정하면서 신뢰할 수 있는 여과능력
- 넓은 여과면적으로 인한 경제성
- 광범위한 적용분야
- 오염입자 및 섬유의 이탈 없음
적용분야
- 화학공정
화학약품 정제, 산성 및
알칼리 용액 여과, 정밀화학 분야 등 - 오일 및 가스
석유 시추 지역의 정제, 유정의 폐수 정화 - 금속 가공공정
기계 냉각수, 도금액, 녹물여과 - 전자산업
마이크로 칩, 회로판 제조 등의 RO 전처리,
화학약품 전처리, 하이테크 코팅 전처리 - 식음료
우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제 - 화장품
구강세정제, 화장수, 로션 등의 화장용품 청정수 생산 - 약품
화학중간재, 용매, 시약의 정제, RO 전처리
제품사양
| 치수 | 내경(mm) : ø30, 외경(mm) : ø69.5 길이 : 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
| 입자제거등급 및 여과면적 |
SPN™ : 0.2㎛(0.5m²(5.4ft²)/10”), 0.45㎛(0.5m²(5.4ft²)/10”), 1㎛(0.55m²(5.9ft²)/10”), 3㎛(0.55m²(5.9ft²)/10”), 5㎛(0.57m²(6.1ft²)/10”), 10㎛(0.57m²(6.1ft²)/10”), 30㎛(0.6m²(6.5ft²)/10”) |
| 소재 |
필터 여재 : Polypropylene Support & Drain layer : Polypropylene Core, Cage, End Cap : Polypropylene O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV |
| 운전조건 |
적정 교환 차압 : 2.0kgf/cm² 최대 운전 온도 : 80°C 온도에 따른 최대 차압 25°C에서 5.0kgf/cm²(70 psid) 80°C에서 3.5kgf/cm²(50 psid) |
Ordering Information
| SPN | - | □□□□ | - | □□ | - | □□□□ |
| 1 | 2 | 3 4 5 6 |
| 1: Micro Rating | |
|---|---|
| Code | Micron |
| 0020 | 0.2㎛ |
| 0045 | 0.45㎛ |
| 0100 | 1㎛ |
| 0300 | 3㎛ |
| 0500 | 5㎛ |
| 1000 | 10㎛ |
| 2000 | 20㎛ |
| 3000 | 30㎛ |
| 6000 | 60㎛ |
| 2: Length | |
|---|---|
| 01 | 250mm |
| 02 | 500mm |
| 03 | 750mm |
| 04 | 1000mm |
| 07 | 10” |
| 08 | 20” |
| 09 | 30” |
| 10 | 40” |
| 11 | 272mm |
| 3: End Style | |
|---|---|
| 1 | DOE |
| 2 | 226/Cap(lock) |
| 3 | 222/Cap |
| 5 | 222/Flat |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 4: Media Material | |
|---|---|
| P | Polypropylene |
| 5: Protector Material | |
|---|---|
| 1 | PP |
| 2 | 복합PP |
| 3 | 고밀도 PE |
| 4 | AB Adapter: PP with encapsulated Polysulfone ring |
| 6: Seal(O-ring) | |
|---|---|
| S | Silicone |
| E | EPDM |
| N | Buna-N |
| V | Viton |
| F | TEV |
